Stabilný základ pre zosúladenie motora
Motor vyžaduje pevnú a stabilnú základňu na zabezpečenie presného prenosu sily. Od roku 2011 vyrábame komponenty na montáž motorov a dodávame základné konštrukcie pre Sany Heavy Industry. Ich motorové systémy vyžadujú presné zarovnanie medzi motorom a poháňanou záťažou pri nepretržitej prevádzke.

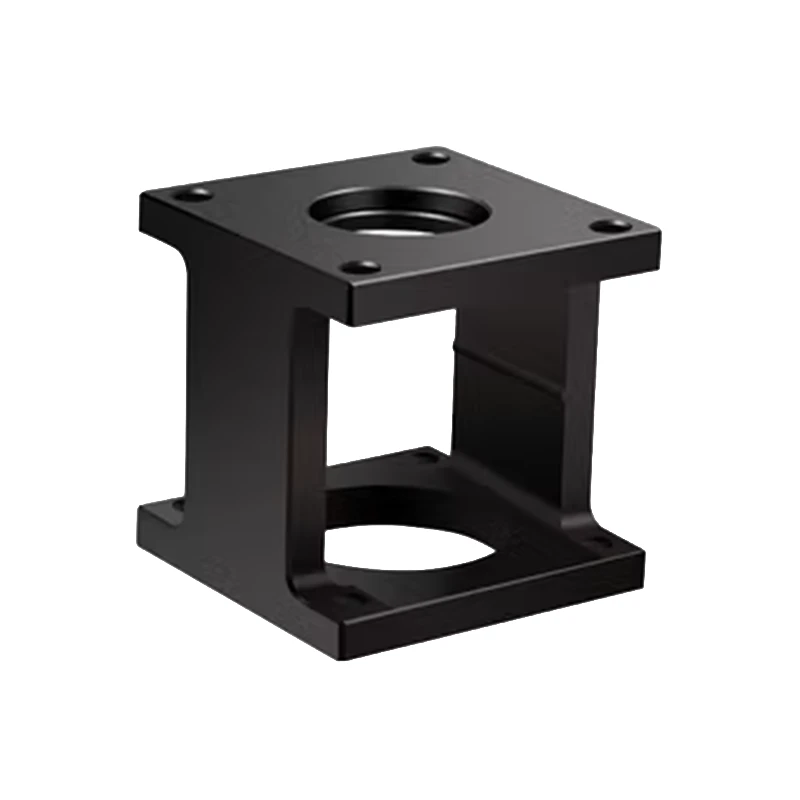

Táto montážna základňa motora sa používa pre servomotory, prevodové motory, motory s premenlivou frekvenciou a priemyselné pohonné jednotky. Zabezpečuje stabilné umiestnenie a udržiava presné súososť hriadeľa medzi motorom a pripojenou záťažou.
Materiály zahŕňajú sivú liatinu HT250, oceľ Q235B a tvárnu liatinu QT450-10, vybrané pre pevnosť, tuhosť a odolnosť voči vibráciám.
Presné technické údaje pre stabilnú inštaláciu
Rovinnosť je kontrolovaná v rámci 0,02 mm alebo menej na 100 mm, aby sa zabezpečila stabilná montážna plocha pre inštaláciu motora.
Tolerancia polohy montážneho otvoru sa udržiava v rámci 0,03 mm alebo menej pre presnú montáž a zarovnanie.
Rovnobežnosť a pravouhlosť sú riadené v rámci 0,03 mm alebo menej, aby sa zabezpečilo správne umiestnenie motora.
Drsnosť povrchu je udržiavaná na Ra Menšej alebo rovnej 1,6–3,2 μm pre lepšiu stabilitu kontaktu.
Nosnosť sa pohybuje od 100 do 5000 kg v závislosti od konštrukcie konštrukcie a požiadaviek aplikácie.
Rozsah prevádzkových teplôt je -30 stupňov až 120 stupňov, vhodný pre priemyselné prostredia s teplotnými výkyvmi.
Povrchové úpravy zahŕňajú anti{0}}základný náter, vrchný náter, elektrostatický práškový náter a zinkovanie na zvýšenie odolnosti proti korózii a životnosti.
Spoľahlivé montážne riešenie pre priemyselné pohonné systémy
Nedodávame len základňu-poskytujeme štrukturálnu stabilitu pre celý váš systém pohonu.
Táto montážna základňa motora sa široko používa v základniach motorov obrábacích strojov, systémoch servopohonov, montážnych platformách prevodoviek a prispôsobených priemyselných pohonných zariadeniach.
Je vhodný pre servomotory, prevodové motory a systémy pohonov s premenlivou frekvenciou, kde presnosť vyrovnania priamo ovplyvňuje výkon.
S výrobnými skúsenosťami od roku 2011 sa zameriavame na výrobu montážnych konštrukcií motora, ktoré zaisťujú dlhodobú-stabilitu, presné zarovnanie a spoľahlivú prevádzku.
Základné parametre
|
Parameter |
Špecifikácia / Rozsah |
|
Materiál |
HT250 sivá liatina / oceľ Q235B / tvárna liatina QT450-10 |
|
Plochosť |
Menšie alebo rovné 0,02 mm / 100 mm |
|
Tolerancia polohy montážneho otvoru |
Menšie alebo rovné 0,03 mm |
|
Paralelnosť / hranatosť |
Menšie alebo rovné 0,03 mm |
|
Drsnosť povrchu |
Ra Menšie alebo rovné 1,6–3,2 μm |
|
Kapacita zaťaženia |
100-5000 kg |
|
Povrchová úprava |
Anti-základný náter / vrchný náter / elektrostatické práškové lakovanie / zinkovanie |
|
Pracovná teplota |
-30 stupňov až 120 stupňov |
|
Aplikácia |
Základňa servomotora / Základňa prevodového motora / Základňa motora obrábacieho stroja / Základňa priemyselného pohonu |
|
Štandardné |
Požiadavky na montáž priemyselných zariadení |
